概述
ZNA/TGZ-64B/K型氣動偏心旋轉調節閥由偏心旋轉閥、氣動執行結構、手動結構與氣動閥門定位器等部分組成，它是在一個直通閥體內裝有一個球面閥芯、閥芯回轉中心不與旋轉軸同心，以減少閥座磨損、延長使用壽命。該閥體流路簡單、阻力小、體積小、重量輕、流通能力大、可調范圍大、密封性好、泄露量小，在允許壓差條件下能可靠地工作。
規格與技術參數
|
公稱通徑mm
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
12
|
19
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
930
|
1200
|
1900
|
|
公稱壓力Mpa
|
6.4
|
|
配執行機構型號
|
ZHA-1
|
ZHA-2
|
ZTG-3
|
ZTG-4
|
|
流量特性
|
直線，等百分比（選用相應定位器凸輪）
|
|
轉角范圍
|
50
|
|
介質溫度
|
-40～+200（常溫型） -40～+350（中溫型）
|
|
法蘭尺寸
|
按JB79-59
|
|
法蘭型式
|
法蘭密封面型式按JB77-59凹式 對夾式法蘭連接
|
|
閥體材質
|
ZG270-500 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
|
|
閥芯、閥座材質
|
1Cr18Ni9Ti
|
|
閥體材質
|
聚四氟乙?。ǔ匦停?/span> 碳纖維夾金屬絲（中溫型）
|
執行機構主要技術參數
|
型號
|
ZNA-1
|
ZNA-2
|
ZTG-3
|
ZTG-74
|
|
滾筒式氣缸直徑mm
|
90
|
128
|
160
|
200
|
|
氣源壓力Kpa
|
140
|
400
|
|
訊號壓力Kpa
|
20-100
|
主要技術性能指標
|
項目
|
指示值（帶定位器）
|
|
基本誤差%
|
2.0
|
|
回差%
|
2.0
|
|
死區%
|
0.8
|
|
始終點偏差%
|
±2.0
|
|
額定轉角偏差%
|
2.5
|
|
允許泄漏量L/h
|
1×10-4×閥的額定容量
|
允許壓差
|
公稱通徑mm
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
允許壓差Mpa
|
3
|
3
|
3
|
2.5
|
2.5
|
2
|
1.5
|
1.5
|
1
|
可配附件
定位器 手輪 電/氣轉換器 空氣過濾減壓器等。

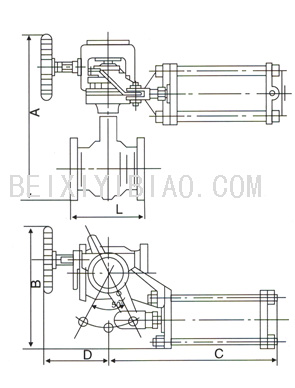

外形尺寸
|
公稱通徑
|
L
|
A
|
B
|
C
|
D
|
雙頭螺柱
|
|
25
|
100
|
290
|
226
|
316
|
124
|
M16×185
|
|
40
|
115
|
290
|
226
|
316
|
124
|
M20×210
|
|
50
|
125
|
303
|
226
|
316
|
124
|
M20×225
|
|
80
|
165
|
395
|
350
|
501
|
163
|
M20×270
|
|
100
|
195
|
420
|
350
|
501
|
163
|
M22×310
|
|
150
|
230
|
548
|
460
|
490
|
220
|
M30×370
|
|
200
|
245
|
620
|
460
|
490
|
220
|
M30×395
|
|
250
|
300
|
842
|
650
|
730
|
335
|
M36×470
|
|
300
|
340
|
915
|
650
|
730
|
335
|
M36×520
|
注：雙頭螺柱為夾兩法蘭用
主要零件材料及推薦溫度范圍
|
零件名稱
|
零件材料
|
溫度范圍℃
|
|
汽缸、頂盤
|
ZI102
|
|
|
汽缸上下蓋、支架
|
HT200
|
-20～+200
|
|
搖臂
|
ZG30-450
|
-40～+450
|
|
滾筒膜片
|
丁腈橡膠夾尼龍
|
|
|
推桿
|
2Cr13
|
-40～+450
|
|
壓縮彈簧
|
60Si2Mn
|
-60～+250
|
|
閥體
|
ZG230-450 ZG1Cr18Ni9Ti
|
-40～+450 -250～+550
|
|
閥芯閥座
|
1Cr18Ni9
|
-250～+550
|
|
閥桿
|
2Cr13
|
-40～+450
|
|
襯套、限位筒
|
1Cr18Ni9
|
-250～+550
|
|
填料
|
聚四氟乙稀（常溫） 碳纖維（中溫）
|
-40～+200 -40～+450
|
*技術參數如有更改，恕不另行通知
訂貨須知
訂貨時請注明：
1、產品型號 2、公稱通徑DN，額定流量系數KV 3、信號壓力范圍 4、流量特性
5、閥體材質 6、工作溫度范圍 7、是否帶附件，說明型號 8、其它特殊要求
|
