ZSHO/RF46型氣動襯氟O型調節切斷球閥

產品編號：20150529-140839-4775

產品名稱：ZSHO/RF46型氣動襯氟O型調節切斷球閥

產品型號：ZSHO/RF46

所屬類別：產品中心 » 調節閥門 » 氣動調節閥 » 氣動調節閥

概述

ZSHO/RF46型襯氟耐腐蝕氣動活塞式調節切斷球閥有GT、AW型氣動執行機構和襯氟球閥組成。凡與介質接觸部分均襯F46（聚全氟乙烯），故在各種酸、堿年、鹽類等強蝕性介質和其它有機溶劑中能完好地工作，還具有調節精確、切斷可靠、流阻小等優點，在-50-+150℃內確保長期使用，是目前國內較為理想的耐腐蝕調節切斷球閥。已廣泛用于石油、化工、輕工、農藥等工業部門的自控系統中。

規格與技術參數

公稱通徑mm		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV		17	33	62	95	146	232	350	439	810	1205	1912	3014
公稱壓力Mpa		1.0
執行機構	汽源壓力Mpa	0.4~0.7Mpa
	工作轉角（度）	0~90
流量特性		調節切斷型：近似等百分比，二位切斷型：快開
介質溫度		-50～+150℃
閥體材料		HT200 ZG230-450內襯F46或不銹鋼內襯F46
法蘭標準		按JB79-59
允許壓差Mpa		等于公稱壓力

性能指標

項目	帶定位器指標值
基本誤差%	≤±3
回差%	≤2.5
死區%	2.5
額定轉交偏差%	±5
允許泄漏量L/h	GB/T4213-92 VI級

可帶附件

用比例調節切斷：配ZPQ型雙輸出氣動定位器或ZPD電-氣定位器或QZD型電-氣轉換器。空氣過濾減壓器：QFH-261或QGJ-170.

用于二位切斷：配二位五通電磁閥（彈簧復位球閥配二位三通）、閥位開關（或接近開關）。

主要零件材質

名稱	村夈	名稱	材料
在右閥體、帶桿球芯	HT200、ZG230-450	閥座	F50

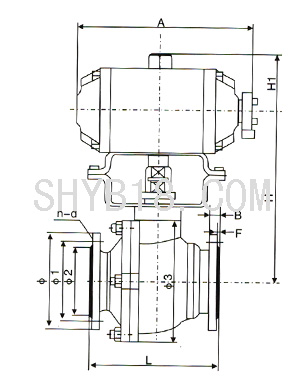

外形尺寸

ZGHRF46雙作用襯氟O型切斷球閥

公稱通徑	L	Φ	Φ1	Φ2	Φ3	H	H1	A	B	F	n-d
15	130	95	65	45	100	150	60	187	14	4	4-Φ14
20	140	105	75	55	100	150			14	4
25	150	115	85	65	110	174			14	4
32	165	135	100	78	110	174			16	4	4-Φ18
40	180	145	110	85	120	208	82	300	16	5
50	200	160	125	100	140	237			16	5
65	220	180	145	120	212	285			18	5
80	250	195	160	135	231	302			20	5	8-Φ18
100	280	215	180	155	272	324			20	5
125	320	245	210	185	332	450	112	420	22	5
150	360	280	240	210	392	422	112	420	24	5	8-Φ23

技術參數如有更改，恕不另行通知

訂貨須知

訂貨時請注明

1、產品型號 2、公稱通徑 3、公稱壓力 4、閥體材料 5、工作溫度 6、使用介質 7、作用方式 8、附件
