WR WZ系列 套管式熱電偶、熱電阻
套管式熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫，應符合JB/T9238T和JB/T8622-1997要求。
■型號規格
|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800
|
9.8
|
|
1Cr18Ni9Ti
|
|
WRE-12B
|
E
|
0～600
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800
|
|
WRE2-12B
|
E
|
0～600
|
置入深度1（mm）：230，430，630，1130
|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0~600
|
≤29.4
|
≤100
|
1Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
置入深度L（mm）：50，100，150

|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0~340
|
≤14.7
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
置入深度L（mm）：50，100，150，200，250，300
|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0~260
|
≤9.8
|
≤9
|
M33*2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZG1’’(NPT1’’)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
保護管材料：1Cr18Ni9Ti 不銹鋼
置入深度l（mm）：50，100，150，200，250，300，350，400，450，500
|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800
|
9.8
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800
|
|
WRE2-4318
|
E
|
0～600
|
置入深度l（mm）：50，100，150，200，250，300， 400， 500


|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
公稱壓力Mpa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800
|
9.8
|
＜80
|
1Cr18Ni9Ti
|
|
WRE-43C
|
E
|
0～600
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800
|
|
WRE2-43C
|
E
|
0～600
|
置入深度l（mm）：150，200，250
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
保護管材料
|
|
單支熱電阻
|
WZP-2328
|
Pt100
|
-200～500℃
|
9.8
|
1Cr18Ni9Ti
|
|
雙支熱電阻
|
WZP2-2328
|
置入深度l（mm）：230，430，630，1130
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電阻
|
WZP-93C1
|
Pt100
|
-200～500℃
|
≤29.4
|
≤100
|
1Cr18Ni9Ti
|
|
雙支熱電阻
|
WZP2-93C1
|
置入深度1（mm）：50，100，150



|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電阻
|
WZP-93C2
|
Pt100
|
-200～500℃
|
≤29.4
|
≤30
|
1Cr18Ni9Ti
|
|
雙支熱電阻
|
WZP2-93C2
|
置入深度1（mm）：50，100，150，200，250，300
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管螺紋
|
|
單支熱電阻
|
WZP-633
|
Pt100
|
-200～260℃
|
≤2
|
≤9
|
M33×2
|
|
雙支熱電阻
|
WZP2-633
|
|
單支熱電阻
|
WZP-634
|
ZGI″（NPT″）
|
|
雙支熱電阻
|
WZP2-634
|
保護管材料：1Cr18Ni9Ti不銹鋼
置入深度1（mm）：50，100，150，200，250，300，350，400，450，500


|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
保護管材料
|
|
單支熱電阻
|
WZP-4318
|
Pt100
|
-200～500℃
|
4
|
1Cr18Ni9Ti
|
|
雙支熱電阻
|
WZP2-4318
|
置入深度1（mm）：100，150，200，250，300，400，500
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電阻
|
WZP-731
|
Pt100
|
-200～500℃
|
14.7
|
＜80
|
1Cr18Ni9Ti
|
|
雙支熱電阻
|
WZP2-731
|
置入深度1（mm）：100，150，200，250

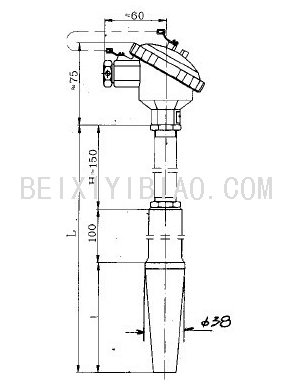

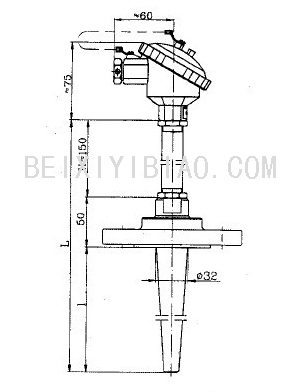

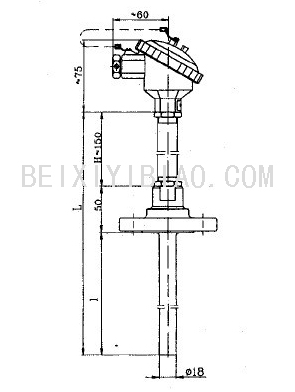

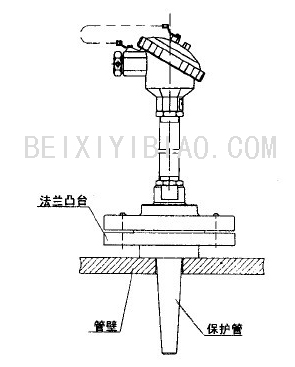

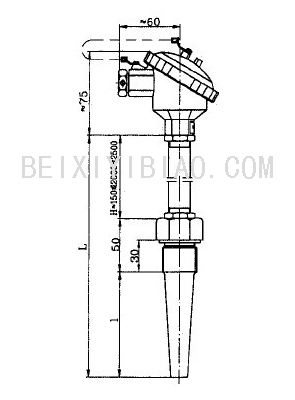

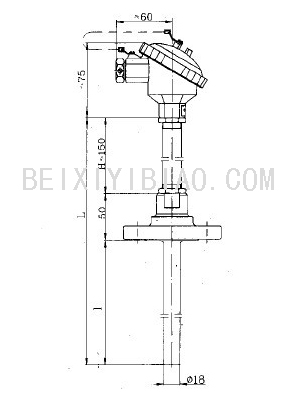

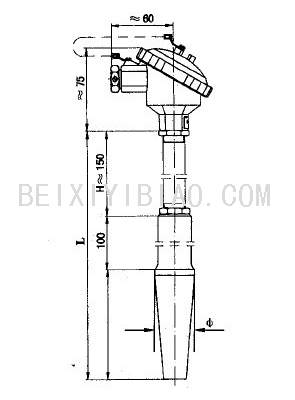

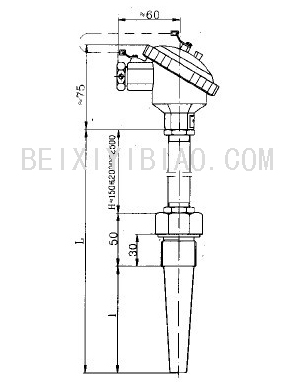

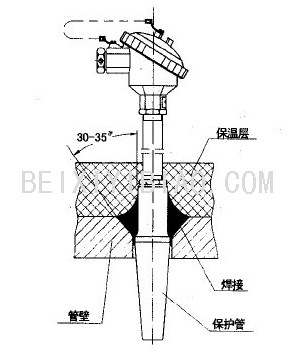

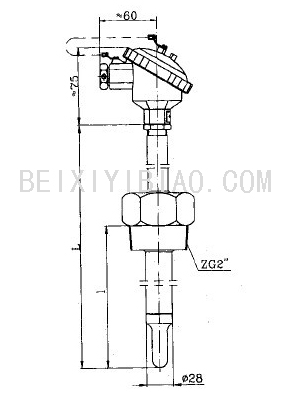

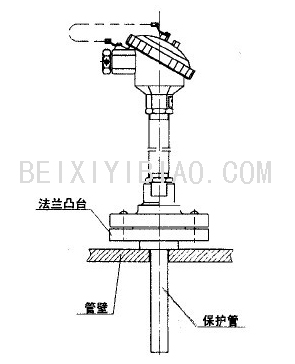

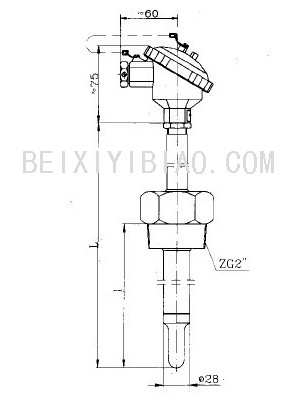

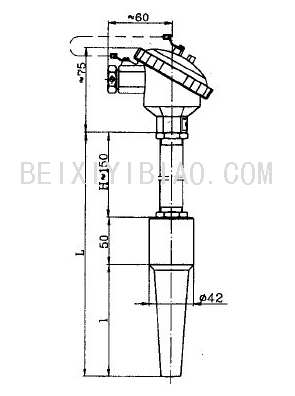

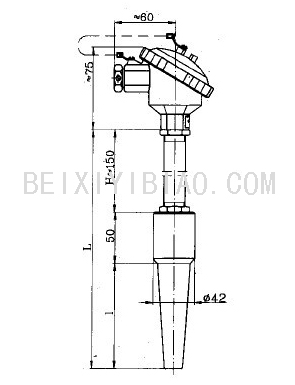

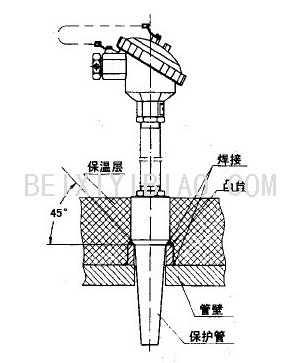

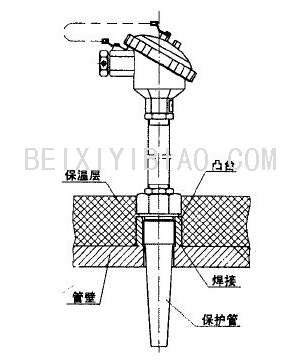

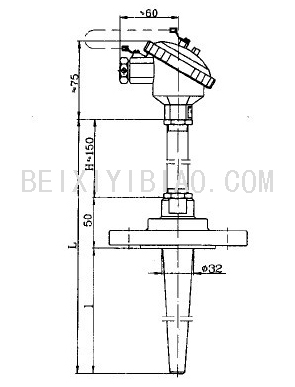

■安裝結構示圖
|
WRN、WRE
|
-13B
|
|
WRN2、WRE2
|
|
WZP
|
-93C1
|
|
WZP2
|
|
WRN、WRE
|
-14B
|
|
WRN2、WRE2
|
|
WZP
|
-93C2
|
|
WZP2
|
|
WRN、WRE
|
-15B
|
|
WRN2、WRE2
|
|
WRN、WRE
|
-15AB
|
|
WRN2、WRE2
|
|
WZP
|
-633
|
|
WZP2
|
|
WZP
|
-634
|
|
WZP2
|
|
WRN、WRE
|
-4318
|
|
WRN2、WRE2
|
|
WZP
|
-4318
|
|
WZP2
|
|
WRN、WRE
|
-43c
|
|
WRN2、WRE2
|
|
WZP
|
-731
|
|
WZP2
|
熱電偶（阻）及其附件在安裝前，必須保存在不受震動和碰撞的地方。最合適的存放場所為：環境溫度+10℃～35℃，相對濕度不大于85%，周圍空氣不應含有使儀表零件腐蝕的介質。

|
