WR WZ系列 化工專用熱電偶電阻

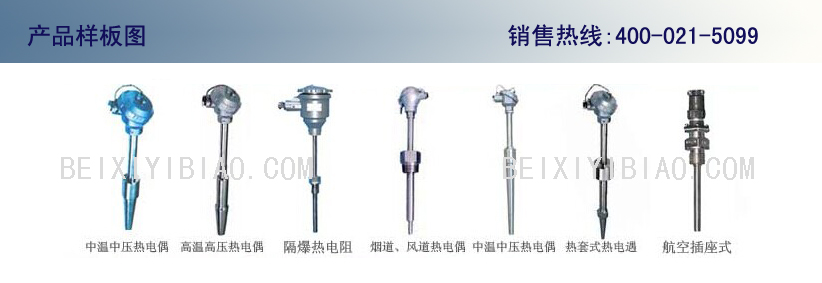

本系列產品包括統設型熱電阻、利用引進美國Rosemount公司技術生產鉑電阻、用于高溫高壓的熱套式熱電阻和用于合成塔、油罐的多對、多點式熱電阻等。
產品采用防水式接線盒，適合石油化工的環境要求；固定螺紋的標準符合JB/T5219-91和JB/5583-91熱電偶、熱電阻的規定；固定法蘭除符合上述標準的同時，增加三種不同焊接方法，不同形式密封面的固定法蘭安裝盤，供選擇和滿足不同用戶的需要。

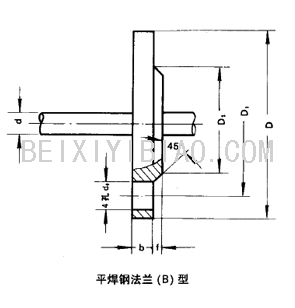

B型固定法蘭盤，是平焊鋼法蘭（JB81-94）相當于化工部標準（HG5010-58，HG5019-58）采用光滑密封面，公稱壓力Pg=25kgf/ cm2適用于一般要求的場合。
C型固定法蘭盤，也是平焊鋼法蘭（JB81-94）相當于化工部標 準（HG5010-58，HG5019-58）采用凹凸密封面，公稱壓力Pg=25kgf/ cm2適用于有毒有害介質，具有較強的防泄漏性能。
D型固定法蘭盤，是對焊鋼法蘭（JB82-94）相當于化工部標準（HG5016-58）采用凹凸密封面，公稱壓力Pg=100kgf/cm 2具有較好的密封性，適用于對密封和耐壓都有一定要求的場合。
■型號表示
|
W
|
規格
|
內容
|
|
|
R
|
|
熱電偶
|
|
Z
|
|
熱電阻
|
|
|
N
|
|
鎳鉻-鎳硅
|
|
E
|
|
鎳鉻-康銅
|
|
C
|
|
銅-康銅
|
|
P
|
|
鉑電阻
|
|
C
|
|
銅電阻
|
|
|
2
|
|
雙支式
|
|
|
K
|
|
鎧裝式
|
|
M
|
|
表面式
|
|
R
|
|
熱套式
|
|
T
|
|
電站用
|
|
N
|
|
耐磨式
|
|
|
2
|
|
雙支式
|
|
|
-
|
0
|
|
熱套式
|
|
|
1
|
|
無固定裝置
|
|
2
|
|
固定螺紋或卡套螺紋
|
|
3
|
|
活動法蘭
|
|
4
|
|
固定法蘭或固定卡套法蘭
|
|
5
|
|
活動卡套法蘭
|
|
6
|
|
錐形保護管固定螺紋
|
|
|
3
|
|
防水式接線盒
|
|
6
|
|
插頭式接線盒端子
|
|
|
0
|
|
φ16保護管
|
|
1
|
|
φ12保護管或深盲孔型
|
|
3
|
|
φ3鎧裝鉑電阻
|
|
4
|
|
φ4鎧裝鉑電阻
|
|
5
|
|
φ5鎧裝鉑電阻
|
|
6
|
|
φ6鎧裝鉑電阻
|
|
|
S
|
用引進技術元件
|
|
2
|
φ12/φ8保護管
|
|
F
|
耐腐型
|
|
A
|
特殊規格
|
|
|
|
|
W
|
□
|
□
|
□
|
□
|
□
|
-
|
□
|
□
|
□
|
□
|
|
|
型號
|

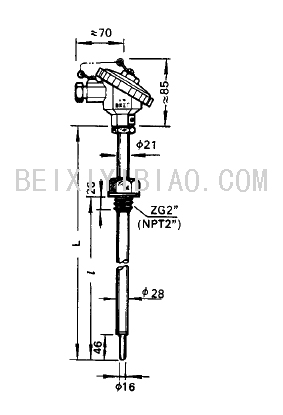

WRNR/ER 、WRNR2/ER2-15
|
(III)M33*2
|
|
|
WRNR/ER 、WRNR2/ER2-15A
|
(IV)(NPT1’’)ZG1’’
|
|
分度號
|
K E
|
|
測量范圍℃
|
0～260
|
|
公稱 壓力
|
≤2Mpa
|
流速
|
≤9米/秒
|

|
型號
|

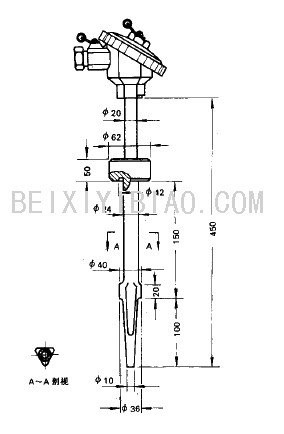

WRN-624、WRE-625
|
WRNR-12/WRER-12
|
WRNR2-12/WRER2-12
|
|
分度號
|
K E
|
K
|
E
|
|
測量范圍℃
|
0～600
|
0~800
|
0~600
|
|
公稱 壓力
|
≤29.4Mpa
|
流速
|
≤100米/秒
|
公稱壓力
|
9.8Mpa
|

|
型號
|
WRNR-13/WRER-13
|
WRNR-14/WRER-14 WRNR2-14/WRER2-14
|
|
分度號
|
K E
|
K E
|
|
測量范圍℃
|
0～565
|
0~340
|
|
公稱 壓力
|
≤29.4Mpa
|
流速
|
≤100米/秒
|
公稱壓力
|
≤14.7Mpa
|
≤30米/秒
|

|
分度號
|
測溫范圍℃
|
|
K
|
0～800
|
|
E
|
0～600
|
|
PT100
|
-200～+50
|
|
型號
|
WRNR-01/WRER-01
WRNR2-01/WRER2-01
|

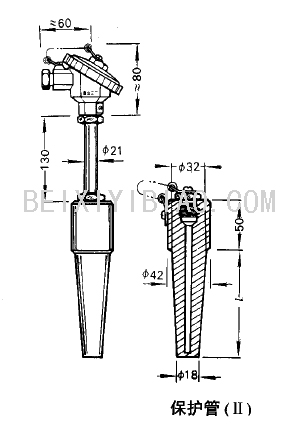

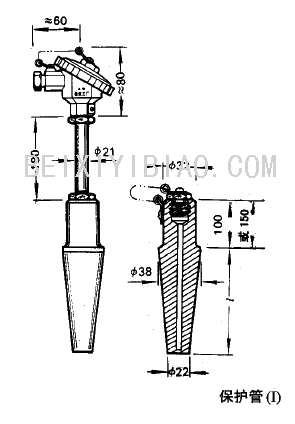

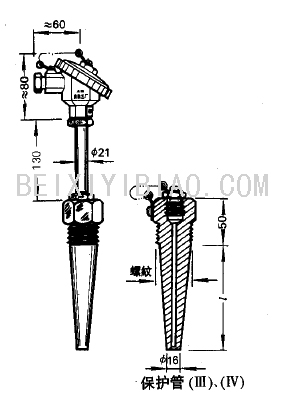

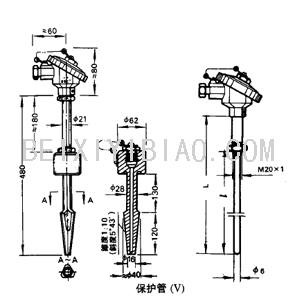

保護管（I）（II）（III）（IV）（V）用元件
|
|
分度號
|
K E
|
KE
|
Pt100
|
|
測溫范圍℃
|
0~600
|
0~600
|
0~500
|
|
公稱壓力
|
29.4Mpa
|
流速
|
≤100米/秒
|
|
WZP-236S
WZP2-263S
|


|
分度號
|
測溫范圍℃
|
|
K
|
0～800
0~1000
|
|
E
|
0～600
|
|
Cu50
|
-50~+100
|
|
PT100
|
-200～+420
|

油罐溫度計
|
名稱
|
型號
|
分度號
|
測溫范圍℃
|
材料
|
熱響應時間T0.5S
|
附注
|
|
平均溫度銅熱電阻
|
WZC-890J
|
Cu50
|
-50~+50
|
鋁鑄件
|
＜300
|
適用
1.油的比重在0.75~0.95之間
2.油罐高＜15m
|

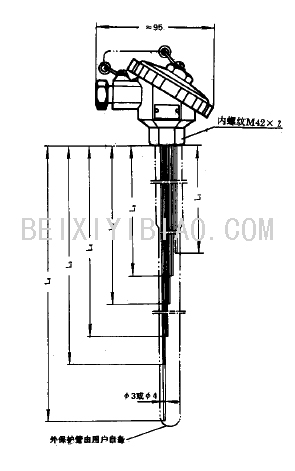

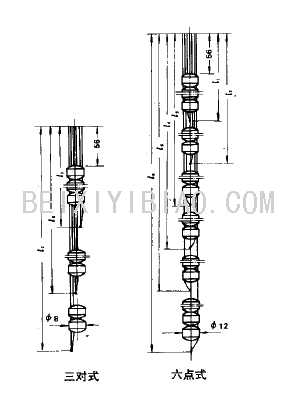

無固定裝置多對式鎧裝元件熱電偶
|
名稱
|
型號
|
分度號
|
工作端形式
|
|
鎳鉻一康銅
多對式鎧裝
元件熱電偶
|
WREK-1313
WREK-1314
WREK-1315
WREK-1316
|
E
|
絕緣式
|
|
WREK-1323
WREK-1324
WREK-1325
WREK-1326
|
接殼式
|
|
鎳鉻一康銅
多對式鎧裝
元件熱電偶
|
WRNK-1313
WRNK-1314
WRNK-1315
WRNK-1316
|
K
|
絕緣式
|
|
WRNK-1323
WRNK-1324
WRNK-1325
WRNK-1326
|
接殼式
|

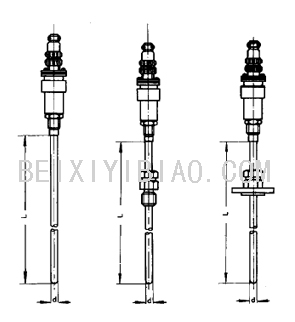

熱電偶感溫元件（多對式熱電偶感溫元件）
|
熱電偶
|
型號
|
分度號
|
測溫范圍℃
|
規格
|
|
總長mm
|
|
鎳鉻一鎳硅
|
WRN-001
|
K
|
0~800
|
用戶自定
|
|
鎳鉻一銅鎳
|
WRE-001
|
E
|
0~600
|
|
鎳鉻一鎳硅
|
WRN-002
|
K
|
0~800
|
＜10000
|
|
鎳鉻一銅鎳
|
WRE-002
|
E
|
0~600
|
注：1）熱響應時間T0.5S ＜2 S ；2）瓷珠材質：粘土質。
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|

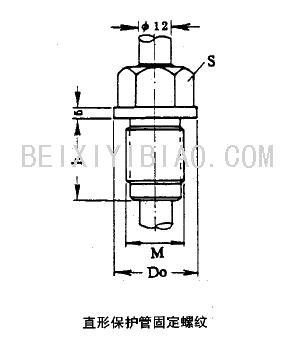

直形保護管固定螺紋
|
|
公稱壓力
|
100MPa
|
|
主要尺寸mm
|
D
|
8
|
10
|
12
|
16
|
20
|
|
M
|
M16×1.5
|
M27×2
|
M33×2
|
|
H
|
15
|
32
|
35
|
|
S
|
22
|
32
|
36
|
|
Do
|
φ30
|
φ40
|
φ48
|
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|

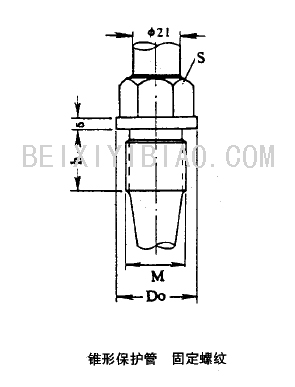

錐形保護管固定螺紋
|
|
公稱壓力
|
30MPa
|
|
主要尺寸mm
|
D
|
-
|
|
M
|
M33×2
|
|
H
|
32
|
|
S
|
36
|
|
Do
|
φ48
|
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|
卡套形固定螺紋
|
|
公稱壓力
|
固定卡套2.5MPa 可動卡套壓
|
|
主要尺寸mm
|
D
|
1.0
|
1.5
|
2.0
|
3.0
|
4.0
|
4.5
|
5.0
|
6.0
|
8.0
|
|
M
|
M12×1.5 M16×1.5
|
|
H
|
15
|
|
S
|
19
|
22
|
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|

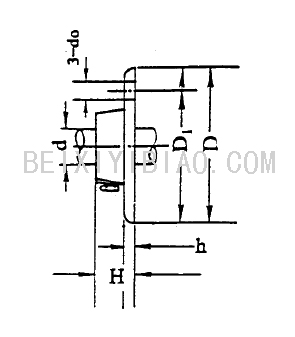

活動法蘭
|
|
公稱壓力
|
常壓
|
|
相對于化工部標準
|
常壓
|
|

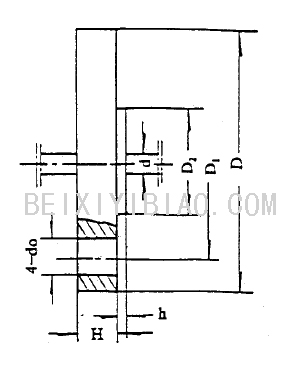

法蘭主要尺寸mm
|
d
|
8
|
10
|
12
|
16
|
20
|
25
|
|
D
|
φ70
|
|
D1
|
φ54
|
|
D2
|
-
|
|
do
|
φ6
|
|
H
|
20
|
|
h
|
6
|
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|
固定卡套
|
可動卡套
|
|
公稱壓力
|
2.5MPa
|
常壓
|
|
相對于化工部標準
|
2.5MPa
|
常壓
|
|

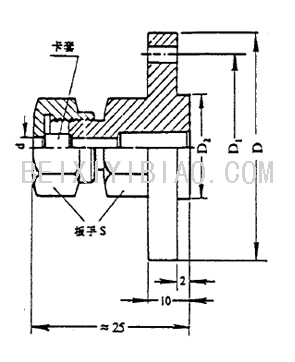

法蘭主要尺寸mm
|
d
|
1.0
|
1.5
|
2.0
|
3.0
|
4.0
|
4.5
|
5.0
|
6.0
|
8.0
|
|
D
|
φ95
|
|
D1
|
φ65
|
|
D2
|
φ45
|
|
D
|
φ14
|
|
H
|
16
|
|
H
|
2
|
|
S
|
19
|
22
|
|
標準名稱
|
JB/T5219-91 JB/T5583-91
|
|
結構
|
活動法蘭
|
|
公稱壓力
|
2.5MPa
|
|
相對于化工部標準
|
2.5MPa
|
|
法蘭主要尺寸mm
|
d
|
8 10
|
12
|
20
|
|
D
|
φ95
|
φ105
|
φ115
|
|
D1
|
φ65
|
φ75
|
φ85
|
|
D2
|
φ45
|
φ55
|
φ65
|
|
do
|
φ14
|
|
H
|
16
|
18
|
|
h
|
2
|
■其它形式法蘭盤和型號、規格
為了適應不同行業對固定法蘭安裝盤的焊接結構，尺寸不同的需求，本廠除繼續生產全國統一設計、符合專業標準的固定法蘭安裝外，決定增加三種不同焊接方式，以及不同的形式密封的固定法蘭安裝盤，新增的固定法蘭安裝盤不僅適用于裝配式熱電偶，而且亦適用裝配式熱電阻。
法蘭盤形式的規格尺寸
|
標準和名稱
|
JB81-94 平焊鋼法法蘭
|
|
結構和型號
|
光滑密封面（B型）
|
|
公稱壓力
|
Pg=2.5MPa
|
|
相當于化工部標準
|
HG5010-58 HG5019-58
|
|
法蘭主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
D
|
95
|
105
|
115
|
|
D1
|
65
|
75
|
85
|
|
D2
|
45
|
55
|
65
|
|
f
|
2
|
2
|
2
|
|
b
|
16
|
18
|
18
|
|
do
|
14
|
14
|
14
|
|
標準和名稱
|
JB81-94 平焊鋼法法蘭
|
|
結構和型號
|
凹凸密封面（C型）
|
|
公稱壓力
|
Pg=2.5MPa
|
|
相當于化工部標準
|
HG5010-58 HG5019-58
|
|
法蘭主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
D
|
95
|
105
|
115
|
|
D1
|
65
|
75
|
85
|
|
D2
|
45
|
55
|
65
|
|
f
|
2
|
2
|
2
|
|
f1
|
4
|
4
|
4
|
|
b
|
16
|
18
|
18
|
|
do
|
14
|
14
|
14
|
|
標準和名稱
|
JB81-94 平焊鋼法法蘭
|
|
結構和型號
|
凹凸密封面（D型）
|
|
公稱壓力
|
Pg=2.5MPa
|
|
相當于化工部標準
|
HG5016-58
|
|
法蘭主要尺寸mm
|
Dg
|
15
|
20
|
25
|
|
d
|
1~8
|
12;16
|
20
|
|
Dn
|
19
|
26
|
33
|
|
D
|
105
|
125
|
135
|
|
D1
|
75
|
90
|
100
|
|
D2
|
55
|
68
|
78
|
|
f
|
2
|
2
|
2
|
|
D4
|
39
|
50
|
5
|
|
f1
|
4
|
4
|
7
|
|
b
|
20
|
22
|
4
|
|
H
|
48
|
56
|
22
|
|
Dm
|
38
|
48
|
52
|
|
do
|
14
|
18
|
18
|
|
