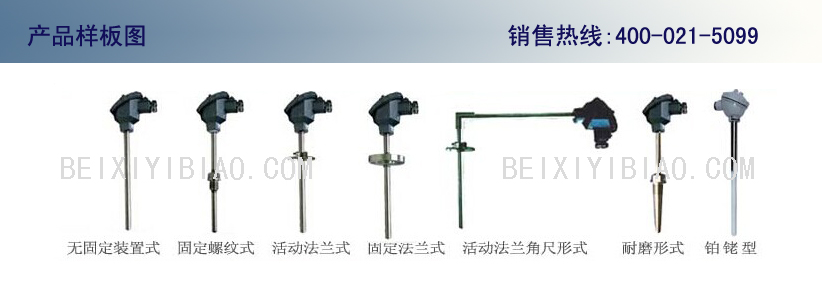

WZ-B系列 裝配式不銹銅接線盒熱電阻
工業用熱電阻作為測量溫度的傳感受器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃至420℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的PT1000鉑電阻和符合專業標準分度號的cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。應符合JB/8622-1997及JB/T8623-1997標準。
■主要技術指標
·測量范圍和準確度
|
熱電阻類別
|
測溫范圍℃
|
分度號
|
允許偏差△t℃
|
|
WZP型鉑電阻
|
-200-420
|
Pt100
|
B級
允許±(0.30+0.005∣t∣)
|
|
A級(-200-650℃)
允許±(0.15+0.002∣t∣)
|
|
WZC型銅電阻
|
-150-100
|
Cu50
|
-50-100℃允差
±（0.30+6.0x10-3t）
|
注：式中“t”為感溫元件的實測量度絕對值。
■型號表示
|
W
|
Z
|
規格
|
內容
|
|
|
|
P
|
|
鉑電阻
|
|
C
|
|
銅電阻
|
|
熱
電
阻
材
料
|
-
|
1
|
|
無固定裝置式
|
|
2
|
|
固定螺紋式
|
|
3
|
|
活動法蘭
|
|
4
|
|
固定法蘭
|
|
6
|
|
固定螺紋錐形保護管式
|
|
安
裝
固
定
形
式
|
3
|
|
防水式
|
|
接
線
盒
形
式
|
|
非統設：插座式、小接線盒式等
|
|
0
|
|
Φ16mm保護管
|
|
1
|
|
Φ12mm保護管
|
|
設
計
序
號
|
|
非統設：各種規格保護管
|
|
B
|
不銹鋼
|
|
不
銹
鋼
|
|
|
W
|
Z
|
□
|
-
|
□
|
□
|
□
|
B
|
|
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值: R100/ R0
分度號Pt100：A級R0＝100±0.06Ω） ；B級R0＝100±0.12Ω）
分度號Cu50：R0＝50±0.05Ω）
·熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％，所需時間稱為熱響應時間，用T0.5表示
·熱電阻公稱壓力
一般指在該工作溫度下保護管所能承受的外壓（靜壓）而不破裂。允許公稱壓力不僅與保護管材料、安裝方法、置入深度以及被測介質的流速和種類有關。
·熱電阻最小置入深度
lmin=l元+15D）
lmin=――最小可用置入深度
l元--感溫元件長度
D――保護管外徑
·自熱影響
通過熱電阻中的測量為5mA時，測得的電阻增量換算成溫度值應不大于0.030℃。
·絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值,環境溫度在15～35℃范圍內,相對濕應不大于80％。常溫絕緣電阻值不小于100MΩ。
■工作原理
工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。

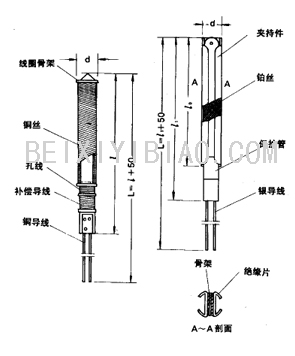

熱電阻是利用物質在濕度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上。當被測范圍內介質層中的平均溫度。
裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管翻感溫元件組成基本結構，并配以各種安裝固定裝置組成。
WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示、記錄或調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。
熱電阻接線盒結構
■型號規格
·統一設計型熱電阻
無固定裝置式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
直徑dmm
|
熱響應時間T0.5S
|
|
單支鉑熱電阻
|
WZP-120B
|
Pt100
（BA1BA2）*
|
-200～420
|
不銹鋼
lCr18Ni9Ti
不銹鋼
0Cr18Ni12M02Ti
|
Φ16
|
≤90
|
|
WZP-121B
|
Φ12
|
≤30
|
|
WZP-130B
|
Φ16
|
≤90
|
|
WZP-131B
|
Φ12
|
≤30
|
|
雙支鉑熱電阻
|
WZP2-120B
|
Φ16
|
≤90
|
|
WZP2-121B
|
Φ12
|
≤45
|
|
WZP2-130B
|
Φ16
|
≤90
|
|
WZP2-131B
|
Φ12
|
≤45
|
|
銅熱電阻
|
WZC-120B
|
Cu50
(G)*
|
-50～100
|
黃銅H62 不
銹鋼lCr18Ni9Ti
|
Φ12
|
≤120
|
|
WZC-130B
|

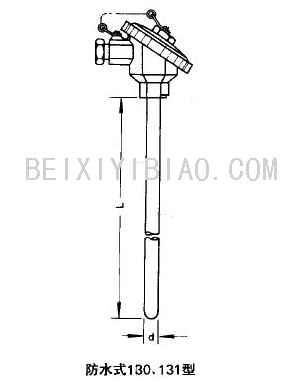

注：①型號120、121為防濺式接線盒，型號130、131為防水式接線盒。
·熱電阻長度規格
|
Φ16
|
Φ12
|
|
總長L
mm
|
置深l
mm
|
總長L
mm
|
置深l
mm
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
150
200
250
300
400
500
750
1000
1250
1500
2000
|
225
250
300
350
450
550
650
900
1150
|
75
100
150
200
300
400
500
750
1000
|
·固定法蘭式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
直徑d
mm
|
熱響應時間T0.5S
|
|
單支鉑熱電阻
|
WZP-220B
|
Pt100
（BA1BA2）*
|
-200～420
|
不銹鋼
lCr18Ni9Ti
不銹鋼
0Cr18Ni12M02Ti
|
Φ16
|
≤90
|
|
WZP-221B
|
Φ12
|
≤30
|
|
WZP-230B
|
Φ16
|
≤90
|
|
WZP-231B
|
Φ12
|
≤30
|
|
雙支鉑熱電阻
|
WZP2-220B
|
Φ16
|
≤90
|
|
WZP2-221B
|
Φ12
|
≤45
|
|
WZP2-230B
|
Φ16
|
≤90
|
|
WZP2-231B
|
Φ12
|
≤90
|
|
單支鉑熱電阻
|
WZP-220AB
|
不銹鋼
lCr18Ni9Ti
|
Φ16
|
≤90
|
|
雙支鉑熱電阻
|
WZP2-220AB
|
≤90
|
|
銅熱電阻
|
WZC-220B
|
Cu50
(G)*
|
-50～100
|
黃銅H62 不
銹鋼lCr18Ni9Ti
|
Φ12
|
≤120
|
|
WZC-120B
|
|
WZC-130B
|
注：①公稱壓力：10MPa。；②型號220、221為防濺式接線盒，型號230、231為防水式接線盒。

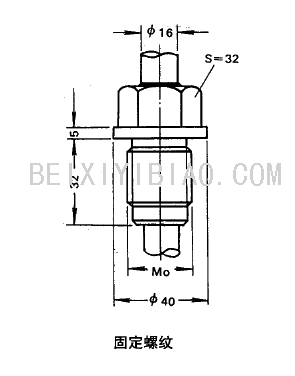

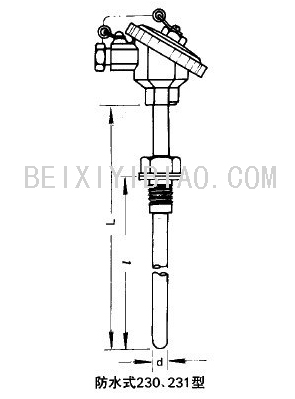

·固定螺紋型號規格對照表
|
產品型號
|
固定螺紋規格
|
|
M0
|
|
WZP-220B
|
M27×2
|
|
WZP-221B
|
M27×2
|
|
WZP-230B
|
M27×2
|
|
WZP-231B
|
M27×2
|
|
WZP2-220B
|
M27×2
|
|
WZP2-221B
|
M27×2
|
|
WZP2-230B
|
M27×2
|
|
WZP2-231B
|
M27×2
|
|
WZP-220AB
|
G3/4”
|
|
WZP2-220AB
|
G3/4”
|
|
WZC-220B
|
M27×2
|
|
WZC-230B
|
M27×2
|
|
WZC-220AB
|
G3/4”
|
·熱電阻長度規格
|
Φ16
|
Φ12
|
|
總長L
mm
|
置深l
mm
|
總長L
mm
|
置深l
mm
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
150
200
250
300
400
500
750
1000
1250
1500
2000
|
225
250
300
350
450
550
650
900
1150
|
75
100
150
200
300
400
500
750
1000
|

·活動法蘭式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
直徑d
mm
|
熱響應時間T0.5S
|
|
單支鉑熱電阻
|
WZP-320B
|
Pt100
（BA1BA2）*
|
-200～420
|
不銹鋼
lCr18Ni9Ti
不銹鋼
0Cr18Ni12M02Ti
|
Φ16
|
≤90
|
|
WZP-321B
|
Φ12
|
≤30
|
|
WZP-330B
|
Φ16
|
≤90
|
|
WZP-331B
|
Φ12
|
≤30
|
|
雙支鉑熱電阻
|
WZP2-320B
|
Φ16
|
≤90
|
|
WZP2-321B
|
Φ12
|
≤45
|
|
WZP2-330B
|
Φ16
|
≤90
|
|
WZP2-331B
|
Φ12
|
≤90
|
|
銅熱電阻
|
WZC-320B
|
Cu50
(G)*
|
-50～100
|
不銹鋼
lCr18Ni9Ti
|
Φ12
|
≤120
|
|
WZC-330B
|

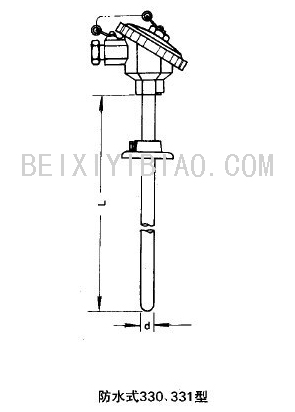

注：①型號320、321為防濺式接線盒；型號330、331為防水式接線盒。
·熱電阻直徑和長度規格表
|
Φ16
|
Φ12
|
|
總長L
mm
|
總長L
mm
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
225
250
300
350
450
550
650
900
1150
|

·固定法蘭式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
直徑d
mm
|
熱響應時間T0.5S
|
|
單支鉑熱電阻
|
WZP-420B
|
Pt100
（BA1BA2）*
|
-200～420
|
不銹鋼
lCr18Ni9Ti
不銹鋼
0Cr18Ni12M02Ti
|
Φ16
|
＜90
|
|
WZP-421B
|
Φ12
|
＜30
|
|
WZP-430B
|
Φ16
|
＜90
|
|
WZP-431B
|
Φ12
|
＜30
|
|
雙支鉑熱電阻
|
WZP2-420B
|
Φ16
|
＜90
|
|
WZP2-421B
|
Φ12
|
＜45
|
|
WZP2-430B
|
Φ16
|
＜90
|
|
WZP2-431B
|
Φ12
|
＜90
|
|
單支鉑熱電阻
|
WZP-42AB
|
不銹鋼
lCr18Ni9Ti
|
Φ16
|
＜90
|
|
雙支鉑熱電阻
|
WZP2-42AB
|
＜90
|
|
銅熱電阻
|
WZC-420B
|
Cu50
(G)*
|
-50～100
|
黃銅H62 不
銹鋼lCr18Ni9Ti
|
Φ12
|
＜120
|
|
WZC-430B
|
注：①公稱壓力：2.5MPa。
②固定法蘭安裝盤加三種化工部標準規格，說見裝配式熱電偶附表及表二。

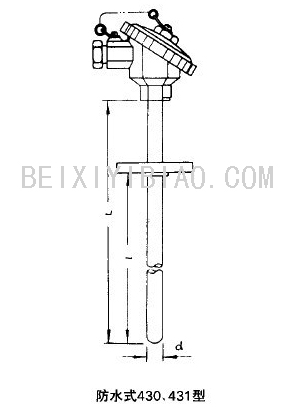

③型號420、421為防濺式接線盒，型號430、431為防水式接線盒。
·其它固定法蘭盤
為了適應不同行業對固定法蘭的焊接結構、尺寸不同需要，本廠除繼續生產全國統一設計，符合專業標準的固定法蘭盤外，決定增加三種不同焊接方式，不同形式密封的固定法蘭盤，新增加的固定法蘭安裝請看裝配式熱電偶附表。

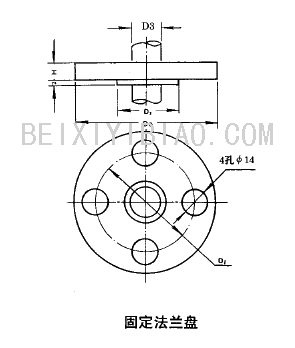

·固定法蘭型號規格對照表
|
產品型號
|
固定法蘭盤規格（專業標準）
|
|
D0
|
D1
|
D2
|
D3
|
|
WZP-420B
|
Φ95
|
Φ65
|
Φ45
|
Φ16
|
|
WZP-421B
|
Φ95
|
Φ65
|
Φ45
|
Φ12
|
|
WZP-430B
|
Φ95
|
Φ65
|
Φ45
|
Φ16
|
|
WZP-431B
|
Φ95
|
Φ65
|
Φ45
|
Φ12
|
|
WZP2-420B
|
Φ95
|
Φ65
|
Φ45
|
Φ16
|
|
WZP2-421B
|
Φ95
|
Φ65
|
Φ45
|
Φ12
|
|
WZP2-430B
|
Φ95
|
Φ65
|
Φ45
|
Φ16
|
|
WZP2-431B
|
Φ95
|
Φ65
|
Φ55
|
Φ12
|
|
WZP-42AB
|
Φ95
|
Φ70
|
Φ36
|
Φ16
|
|
WZP2-42AB
|
Φ95
|
Φ70
|
Φ36
|
Φ16
|
|
WZP-420B
|
Φ95
|
Φ65
|
Φ45
|
Φ12
|
|
WZC-430B
|
Φ95
|
Φ65
|
Φ45
|
Φ12
|
·熱電阻直徑和長度規格表
|
Φ16
|
Φ12
|
|
總長L
mm
|
置深l
mm
|
總長L
mm
|
置深l
mm
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
150
200
250
300
400
500
750
1000
1250
1500
2000
|
225
250
300
350
450
550
650
900
1150
|
75
100
150
200
300
400
500
750
1000
|

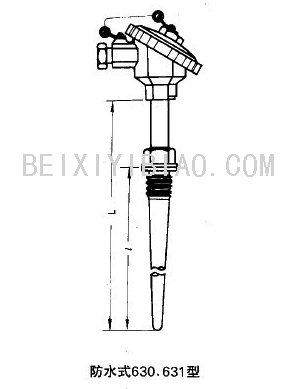

·固定螺紋錐形保護管式
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
規
|
格
|
熱響應時間T0.5S
|
|
總長L
mm
|
置深l
mm
|
|
單支鉑熱電阻
|
WZP-621B
|
Pt100
（BA1BA2）*
|
-200～400
|
不銹鋼
lCr18Ni9Ti
|
300
350
450
550
|
150
200
300
400
|
≤90
|
|
WZP-621AB
|
|
WZP-631B
|
|
雙支鉑熱電阻
|
WZP2 -621B
|
|
WZP2 -621B
|
|
WZP2 -631B
|
注：①公稱壓力：30MPa，流速：≤80米/秒。

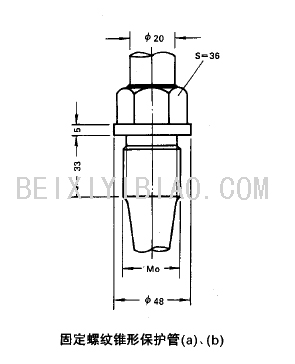

·固定螺紋錐形保護管型號規格對照表
|
產品型號
|
固定螺紋規格
|
|
M0
|
|
WZP-621B
|
M33×2
|
|
WZP-631B
|
M33×2
|
|
WZP-621B
|
M33×2
|
|
WZP2 -631B
|
M33×2
|
|
WZP-621AB
|
G1”
|
|
WZP2-621AB
|
G1”
|

·熱電阻感溫元件

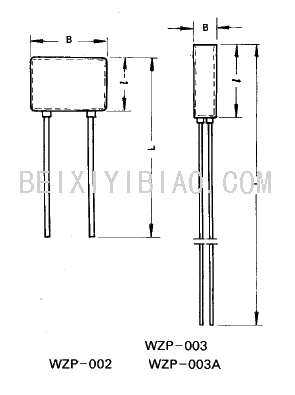

薄型鉑熱電阻感溫元件
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
規格
|
熱響應時間T0.5S
|
|
總長L
mm
|
長l
mm
|
寬B
Mm
|
厚
mm
|
|
鉑熱電阻感溫元件（薄片型）
|
WZP-002
|
(BA)*
|
0～420
|
28
|
17
|
32
|
0.5
|
<15
|
|
WZP-003
|
Pt100
|
82
|
32
|
10
|
0.5
|
|
WZP-003A
|
(BA1、BA2)*
|
0～200
|
55
|
55
|
6
|
1
|
<10
|
注：①外保護層為lCr18Ni9Ti不銹鋼片。；②工作電流〈5Ma。

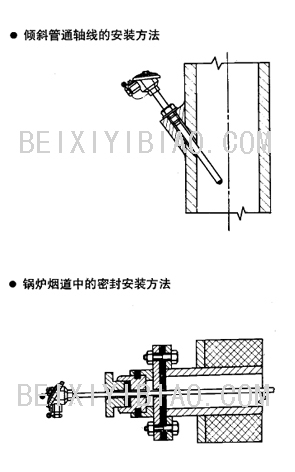

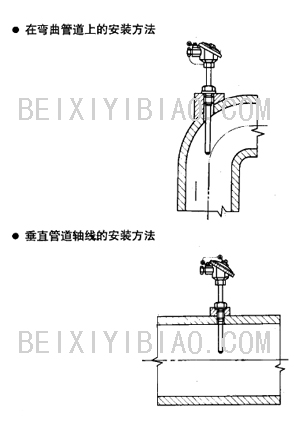

■熱電阻安裝示意圖

|
