SBW系列　帶熱電偶（阻）溫度變送器

產品編號：20150602-092736-1482

產品名稱：SBW系列　帶熱電偶（阻）溫度變送器

產品型號：SBW

所屬類別：產品中心 » 熱工儀表 » 熱電阻 » 熱電阻

SBW系列　帶熱電偶（阻）溫度變送器

　　SBW系列帶熱電偶或帶熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中－200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

變送器部件是小型化的，可安裝于熱電偶熱電阻的接線內，成為一體化溫度變送器。

作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。

變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。具有　　線性化校正功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

■主要技術指標

熱電偶

·電動勢允許偏差

熱電偶類別	分度號	等級	使用溫度范圍℃	允許偏差△t℃
鎳鉻－銅鎳	E	Ⅰ	0～600	±1.5℃或±0.004t
		Ⅱ		±2.5℃或±0.0075t
鎳鉻－鎳硅	K	Ⅰ	0～800	±1.5℃或±0.004t
		Ⅱ		±2.5℃或±0.0075t
鉑銠₁₀－鉑	S	Ⅱ	0～600 600～1300	±1.5℃或±0.0025t
鉑銠₃₀－鉑銠6	B	Ⅱ	600～800 800～1600	±0.0025t
		Ⅲ		±4℃或±0.005t
銅－銅鎳（康銅）	T	Ⅰ	-40～350	±0.5℃或±0.004t
		Ⅱ		±1℃或±0.0075t
鎳鉻硅－鎳硅	N	Ⅰ	-40～1200	±1.5℃或±0.004t
		Ⅱ		±2.5℃或±0.0075t

注：1）t為被測溫度（℃）；2）允許偏差，取兩者中較大的一個值。

鉑熱電阻

鉑熱電阻的精度等級：A或B級

分度號：Pt100 0℃時的電阻值：R0=100±0.06Ω（A級）

R0=100±0.12Ω（B級）

允許偏差Δt(℃):

Pt100±(0.15+0.002∣t∣)(A級)；Pt100±(0.30+0.005∣t∣)(B級)

Cu50±0.1%R0；Cu100±0.1%R0

熱響應時間：Т0.5<90S

變送器部件

輸入：熱電阻：Pt100、Cu50、Cu100；熱電偶：K.E.S.B.T.N.

輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電阻信號成線性與熱電偶輸入的毫伏信號成線性。

基本誤差：計算公式 Δ=Δ1+Δ2 ；Δ1熱電偶（阻）允差對應輸出基本誤差。；Δ2變送器輸出基本誤差Δ2=±0.5%FS

傳送方式：二線制；變送器工作電源電壓最低12V，最高35V，額定工作電壓24V。

負載：極限負載電阻按下式計算：RL（max）=50×(Vmin－12) ；(即24V時負載電阻可在0～600Ω范圍內選用，額定負載 250Ω。)

正常工作環境：

a.環境溫度：－25℃～80℃（危險場所不高于70℃）。

b.相對濕度：5%～95%。

c.機械振動：f≤55Hz，振幅<0.15mm

d.周圍空氣中不含有引起變送器腐蝕的介質。

環境溫度影響：≤0.05%/1℃

■產品選型資料

規格

內容

電

動

單

元

組

合

儀

表

變

送

單

元

溫

度

無

通用型

熱電偶

熱電阻

－

輸出與對應溫度呈線性

輸出與對應輸入信號呈線性

輸出性質

通用型

熱電偶

E鎳鉻－銅鎳

K鎳鉻－鎳硅

S鉑銠₁₀－鉑

B鉑銠₁₀－鉑銠₆

T銅－銅鎳

N鎳鉻硅－鎳硅

熱電阻

Cu50銅電阻

Pt100鉑電阻

傳

感

器

非隔離型帶測溫元件

電路類別

常規型

智能型

器件類別

按WR

系列的后綴編排

按WR

系列的后綴編排

按WR

系列的后綴編排

無

常規型

鎧裝型

補充說明

□

例SBWR-2180/其中230相當于WRE230

■結構

帶熱電偶（阻）、溫度變送器由熱電偶或熱電阻和變送器部件組成。

熱電偶包括熱電偶元件、保護管、接線盒主要部份，熱電阻包括熱電阻元件、保護管、接線盒等主要部份，兩者的接線盒和保護管相同。

·熱電偶元件由鎧裝熱電偶組成，熱電阻元件由鎧裝鉑電阻組成。

·保護管：要求耐高溫、耐腐蝕，能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。

·接線盒用鋁合金制成，為防水式，防護等級IP65。

·變送器部件：由殼體、蓋板、電路板、接線柱等組成，用硅橡澆封方法使用電子元件密封在殼體內，因此不可拆卸。

■型號規格

·帶熱電偶、熱電阻溫度變送器規格表

型號	分度號	測量程范圍℃
SBWR-2180	E	0~400 0～600
SBWR-2280	K	0~400 0~600 0~800 0~1000
SBWR-2380	S	600~1600
SBWR-2880	N	0~400 0~600 0~800 0~1000 0~1200
SBWR-4180	E	0~600
SBWR-4280	K	0~1100
SBWR-4380	S	0~1600
SBWR-4480	B	0~1600
SBWR-4580	T	0~400
SBWR-4880	N	0~1200
SBWZ-2180	Cu50	-50~150
SBWZ-2280	Cu100	-50~150
SBWZ-2480	Pt100	0~150
SBWZ-2480	Pt100	-100~200
SBWZ-4480	Pt100	-200~500

注：其它規格可特殊訂貨

■安裝固定位置

安裝固定裝置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。

直形保護管固定螺紋	保護管	M	h	s			D0	流速 m/s	最高使用壓力MPA
直形保護管固定螺紋	Φ16	M27×2	32	32			Φ40		10
錐形保護管固定螺紋		M33×2	33	36			Φ48	80	30
固定法蘭	Φ16	Ｄ2	Ｄ1	Ｄ0		d0	H	h	6.4
固定法蘭	Φ16	Φ95	Φ65	Φ45	Φ14		15	2	6.4

置入深度／mm	保護管材料	附注
150，200，250，300，400，500，750，1000，1500，2000	1Cr18Ni9Ti或 0Cr18Ni12M02Ti	無固定裝置
		固定螺紋 M27×2
		活動法蘭式
		固定法蘭式
75，100，150，200，250	1Cr18Ni9Ti	固定螺紋錐形保護管M33×2
150，200，250，300，400，500，750，1000	1Cr18Ni9Ti或 0Cr18Ni12M02Ti	無固定裝置
		固定螺紋 M27×2
		活動法蘭式
		固定法蘭式
75，100，150，200，250	1Cr18Ni9Ti	固定螺紋錐形保護管M33×2

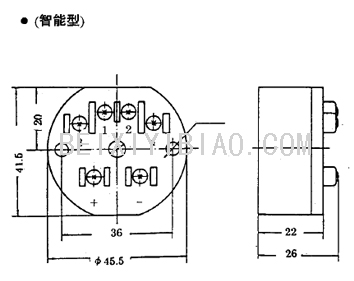

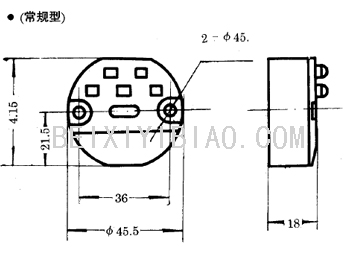

■外形及安裝尺寸

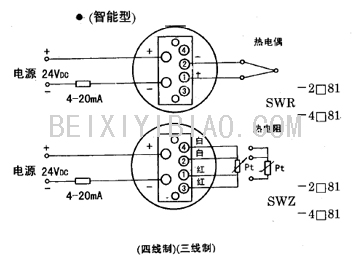

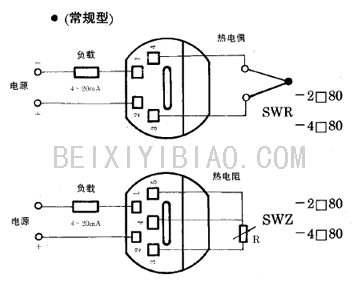

■外部接線圖
