D511/7DN核電1E級壓力控制器

　　控制器采用波紋管式傳感器，可用于腐蝕性氣體和液體介質，控制器設定值可調，調節范圍-0.1～6.3MPa。

■主要技術性能

工作粘度：<1×10-3 m2/s

開關元件：微動開關

外殼防護等級：IP66

環境溫度：-40～50℃

介質溫度：0～120℃

抗振性能：40m/s2

重復性誤差：≤1%

觸點容量：AC 220V 6A （阻性）

■特點

抗地震：滿足大亞灣核電站及秦山二期工程要求

耐老化：在45℃環境溫度下工作壽命達10年

耐幅照：耐幅照劑量達2×104 Gy

耐腐蝕：

■規格

切換差不可調

切換差可調

注：在實際工作中，即使短暫的壓力峰值也不允許超過此值。

■設定值的調整

　　不可調切換差的控制器設定值調整步驟，舉例說明如下：

　?。ɡ唬哼x用訂貨號為0811611Ｎ的控制器，要求將壓力上升至0.5MPa（上切換值）發出觸點信號，其操作步驟如下：（如圖一所示）

●松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。

●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。

●將壓力加至0.5 MPa，此值可從標準壓力計中讀出。

●順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5 MPa處切換。

●旋轉鎖緊器，調節壓力校驗臺的壓力，將壓力在0.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值，其對應的下切換值應是0.5MPa減去切換差0.035MPa（左右），即為0.465MPa（左右）。

　　（例二）：選用訂貨號為0811511N的控制器，要求將壓力下降至0.3 MPa（下切換值）發出觸點信號，其操作步驟如下：

●松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。

●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。

●將壓力加至0.3 MPa，此值可從標準壓力計中讀出。

●逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在0.3 MPa時切換。

●旋轉鎖緊器，調節壓力校驗臺的壓力，使壓力在0.3MPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是0.3MPa，此值即為設定的下切換值，其對應的上切換值應是0.3MPa加上切換差0.032MPa（左右），即為0.332MPa（左右）。

　　可調切換差的控制器設定值調整步驟，舉例說明如下：

　　（例三）：選用訂貨號為0801611N控制器，要求將壓力上升至0.8 MPa發出觸點信號，壓力下降至0.5 MPa時觸電返回。（如圖二所示）

●松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。

●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。

●將壓力加至0.5 MPa，此值可從標準壓力計中讀出。

●先調下切換值，逆時針旋動設定值調節螺桿，直至開關觸點在0.5 MPa處切換。

●再逆時針旋動切換差調節螺桿，使切換差從最小開始增大，直至壓力上升至0.8MPa觸點動作。

2.6旋緊鎖緊器，調節壓力值在大于0.5~0.8MPa范圍內來回變化，檢驗壓力上升時觸點的切換值是否是0.8MPa，此值即為要設定的上切換值，檢驗壓力下降下時，觸點的切換值是否是0.5MPa，此值即為要設定的下切換值。

■外形及安裝尺寸

01　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　02

03

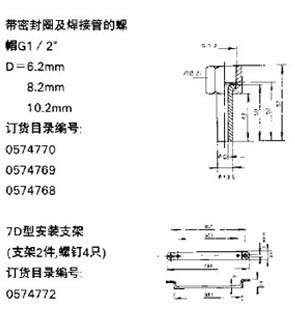

■附件

　　可供選用附件目錄編號：0574770，0574769，0574768，0574772

■選用和安裝

●選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分，一般為調節范圍的20%~80%。

●控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。

●安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。

●對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器的接口上安裝一個壓力沖擊阻尼器，以消除不利影響。

●通斷電流不能大于額定值。

●安裝（或拆卸）控制器時要特別注意：

安裝（或拆卸）必須用板手夾持傳感器的平面部分，絕對防止傳感器與開關殼體發生相對轉動。
