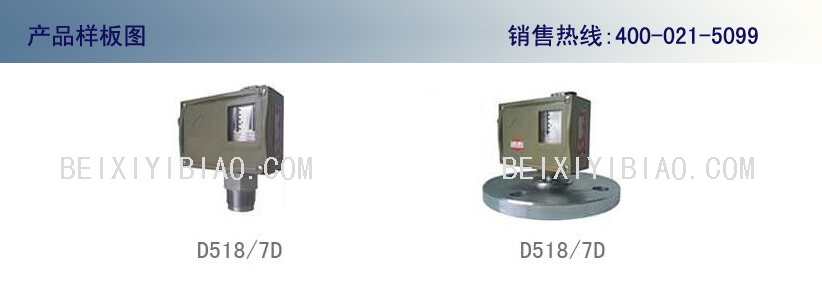

D518/7D壓力控制器
控制器采用法蘭膜片式傳感器，可用于腐蝕性或粘性流體介質以及含有粉塵物或易結晶物的介質，控制器的設定值可調，調節范圍0.02～0.6 Mpa。
■主要技術性能 開關元件：微動開關 外殼防護等級：IP65 環境溫度：－10℃～55℃ 介質溫度：0～120℃ 安裝位置：壓力接口垂直向下（允許傾斜15℃） 抗振性能：10m/s2 重復性誤差：≤1.5% 觸點容量：AC 220V 6A阻性負載
■特點 可用于腐蝕性或粘性流體介質以及含有粉塵物或易結晶物的介質。
■規格 切換差不可調
切換差可調
注：在實際工作中，即使短暫的壓力峰值也不允許超過此值。
■控制器的選用和安裝說明 ●使用時設定值最好應位于控制器可調范圍的中間部分（上限值的20%~80%） ●通斷電流不能大于額定值（當觸點動作頻繁時最好不超過額定值的60%） ●安裝室外時，應給予足夠的防護措施以免受腐蝕性氣體，劇烈變化的環境溫度，太陽光輻射，水滲入等。 ●安裝電纜時，應將電纜引入處的壓緊螺母擰緊，以免電纜松動，并防止水和灰塵滲入。 ●電纜導線插入端子板內部足夠深，并旋緊端子板緊固螺釘。 ●控制器開關部件蓋板打開前，應先切斷電源。 ●開關軀殼內的接地要可靠。
■設定值的調整 不可調切換差的控制器設定值調整步驟。舉例說明如下： ?。ɡ唬哼x用0.05…0.4MPa規格的控制器，要求將壓力上升至0.2MPa（上切換值）發出觸點信號，其操作步驟如下：（如圖一所示） ●松開鎖緊器，將產品固定在壓力校驗臺上（法蘭連接），注意必須絕對防止開關殼體與傳感器發生相轉動。 ●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。 ●將壓力加至0.2MPa，此值可以從標準壓力計中讀出。 ●順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.2MPa處切換。 ●旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.2MPa上下來回變化，檢驗壓力上升時，觸點切換值是否是0.2MPa，此值即為設定的上切換值，其對應的下切換值應是0.2MPa減切換差0.04 MPa（左右），即為0.16 MPa（左右）。
（例二）：選用0.05…0.6 MPa規格的控制器，要求將壓力下降至0.3MPa（下切換值）發出觸點信號，其操作步驟如下： ●松開鎖緊器，將產品固定在壓力校驗臺上（法蘭連接），注意必須絕對防止開關殼體與傳感器發生相轉動。 ●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。 ●將壓力加至0.3MPa，此值可以從標準壓力計中讀出。 ●逆時針旋動設定值螺桿，使設定值由小變大，直至開關觸點在0.3MPa時切換。 ●旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.3MPa上下來回變化，檢驗壓力下降時觸點切換值是否是0.3MPa，此值即為設定的下切換值，其對應的上切換值應是0.3MPa加上切換差0.045 MPa（左右），即為0.345MPa（左右）。
可調切換差的控制器設定值調整步驟。舉例說明如下： ?。ɡ哼x用0.05…0.6MPa規格的控制器，要求將壓力上升至0.5MPa發出觸點信號，壓力下降至0.2 MPa時觸點返回：（如圖二所示） ●松開鎖緊器，將產品固定在壓力校驗臺上（法蘭連接），注意必須絕對防止開關殼體與傳感器發生相轉動。 ●打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。 ●將壓力加至0.2MPa，此值可以從標準壓力計中讀出。 ●先調下切換值，逆時針旋動設定值螺桿，直至開關觸點在0.2 MPa處切換。 ●再逆時針旋動切換差調節螺桿，使切換差從小開始增大，直至壓力上升至0.5 MPa觸點動作。 ●旋緊鎖緊器，調節壓力值在大于0.2~0.5 MPa范圍內來回變化，檢驗壓力上升時觸點的切換值是否是0.5 MPa，此值即為要設定的上切換值，檢驗壓力下降時，觸點的切換值是否是0.2 MPa，此值即為要設定的下切換值。
■外形及安裝尺寸 01 02   注：安裝（或拆卸）控制器時要特別注意：絕對防止傳感器（法蘭盤）與開關殼體發生相對轉動。若用戶對法蘭尺寸有特定要求，可協商定制
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
